电学测试凯发k8国际首页登录的解决方案

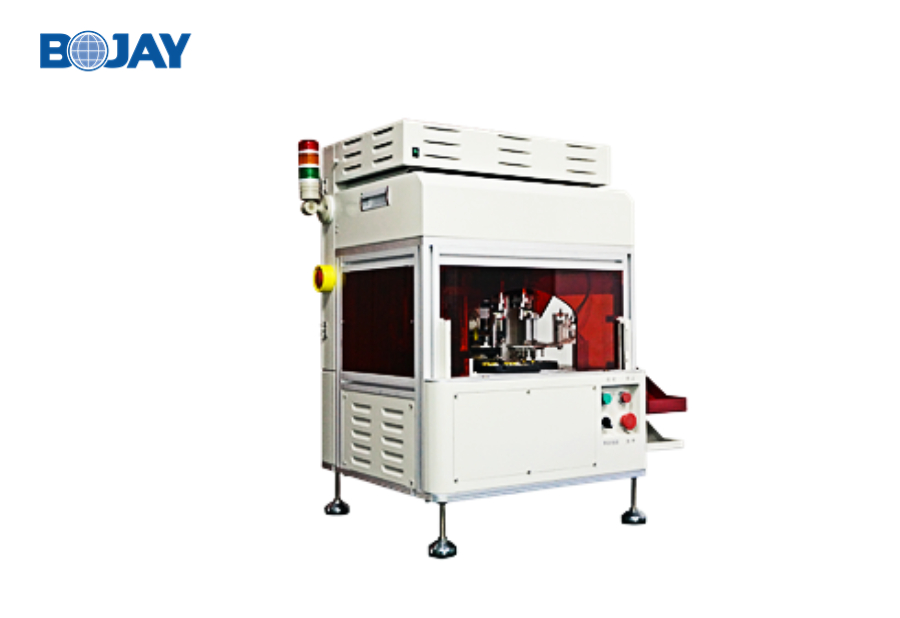

四工位双穴转盘测试夹具用于fpc软板柔性板ict测试和fct测试-凯发k8国际首页登录

● 可做成单穴或双穴测试,载板最大兼容产品尺寸95*117mm ;

● kit为标准结构,可重复利用;

● 针载板均模组化设计,上下针载板可快速拆装,维护简便;

● 可手动上料也可配合自动化设备自动上下料,pass/fail分区摆放;

● 测试系统由四套独立主板控制(双穴),整套系统可兼容测试点位达256个。


应用范围:

● 四工位双穴转盘主要是用于fpc 的ict和fct测试,测试内容含连接器、金pad、锡pad、孔环、open、dock头侧插、电流测试、eiger功能、mic电流、tvs、漏音,灵敏度测试等 。

● 适用于多工位fpc的ict及功能测试,广泛应用于含mic元件产品,分工站测试mic 漏音和灵敏度及其它ict测试;


机械规格:

kit外形尺寸(含下料臂)800(w)*560(l)*960(h)mm
光栅安全范围200(h)mm
产品重量130kg


电气规格:

能量功耗200w
输入电压100~220v ac   50hz
控制接口usb/100pin   io
