电学测试凯发k8国际首页登录的解决方案

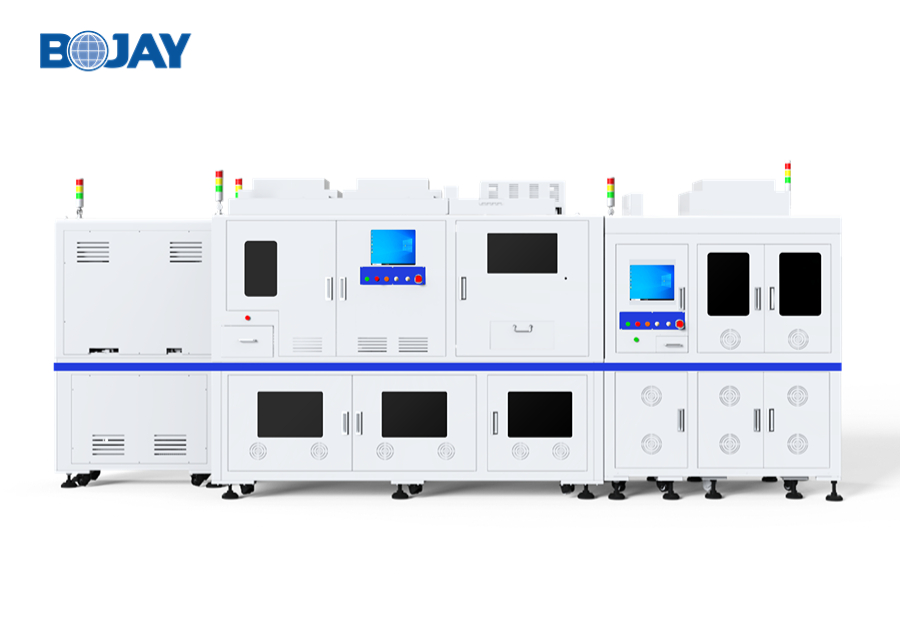

fpc软板双工位ict&fct测试回流多功能工站产线设备-凯发k8国际首页登录

● 集整个产品测试工艺(测试/撕膜/贴膜/rf/折弯等)于一条线体,可根据需求变更组合;

● 自动上下料,减少了中转过程造成的浪费,后端可对接aoi设备;

● 多载板双线上下层回流,a/b线载板自动回流,多功能集成于同类载板上,保证测试环境一致;

● 模组化设计,可快速切换机种缩短换线时间,方便维护;

● 撕膜、贴膜、测试成功率高,良率可达99.5%,扫码率可达100%;

● 产品反面贴膜的形式,贴膜机构在载板的下方,美观高效;

● 载板运行数据用rfid技术全程追踪引导,确保测试工序准确无误;

● 载板测试信号通过界面转接针传输至上模,经处理后显示于上位机软件界面;

● 对接mes系统,便于对测试情况进行监控和数据分析。




产品优势:

● mp205 dock 测试回流工站主要用于fpc双工位ict&fct测试,是集上下料、撕膜、vpp测试、贴膜、折弯、气密、漏音、ict等多功能的多站测试连线自动化设备;

● p2采用载板回流的形式,研发集上下料、撕膜、vpp测试、贴膜、折弯、气密、漏音、ict这多种功能于一身的多站测试连线通用设备;

● 线体主要由上料机、测试线体、k2上料机和k2机器组成,后续可根据产品迭代、工艺更新,通过更换上下模达到机器相应的快速迭代更新;

● 集多种功能于一身的多站标准连线测试设备不仅可以解决客户端需多台设备组合的生产模式,优化产品制作流程,提高生产效率和降低升级换代成本,同时在后续改制也可以做到产品快速切换和升级。


机械规格:

整线外形尺寸1100mm(w)*4884mm(l)*1720mm(h)
可兼容产品尺寸110mm(w)*140mm(l)
吞吐量360pcs/h
重量3500kg



电气规格:

能量功耗1.2kw 6kw 1.5kw
工作电压100~220v ac   50hz
通讯接口usb type a   female with modbustcp/ip lan
控制系统触摸屏 plc 伺服电机组合一体化系统
