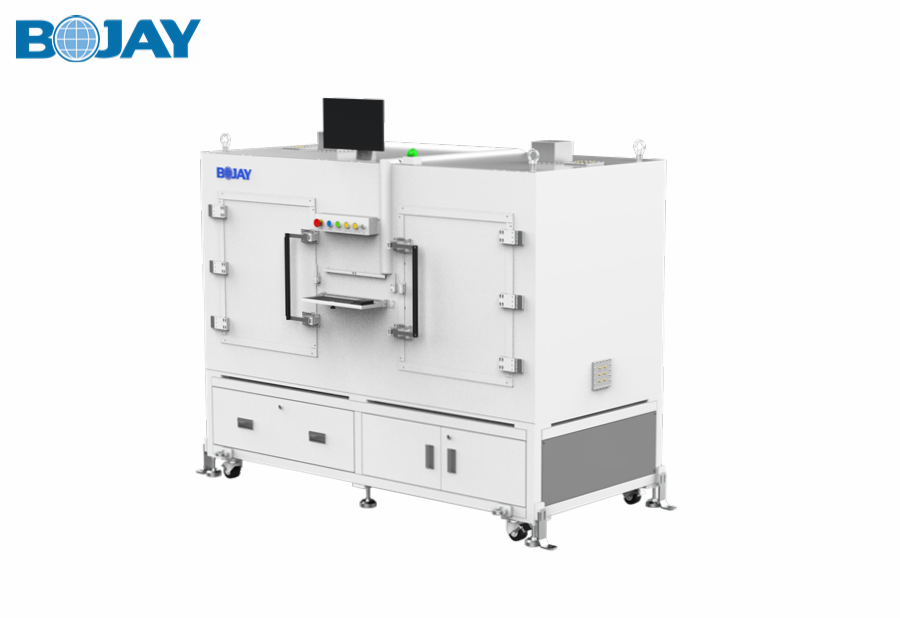

射频测试凯发k8国际首页登录的解决方案

bj-凯发k8国际首页登录

● 用于毫米波近距离传感器测试;

● 兼容天线方向图测量;

● 实验室测试设备。


应用范围:

是为在实验室中测量24~72ghz范围内特定材料的毫米波性能而设计的;

● 模拟一些特定的环境,包括长距离(高达1200毫米),高速直线运动(高达4米/秒)和角度旋转(高达60°/秒);

● 快速的天线球体扫描。通讯接口包括 usb及rs232,支持scpi及hex命令。


机械规格:

外形尺寸1080(w)*2406(l)*2007(h)mm
内部尺寸736(w)*1902(l)*640(h)mm
开关门尺寸605(w)*690(h)mm
净重approx.917.5kg
毛重approx.1150kg


射频规格:

射频隔离度0.7~72ghz >50db
吸波棉反射率<-30db in fr2
远场测试距离最大: 1200mm


运动模块规格:

dut仰角旋转±90度
dut 方位角旋转±180度
目标方位角旋转±360度
旋转速度45度/秒(典型) , 最大: 60度/秒
旋转精度±0.1deg
目标直线运动最大: 1200mm
目标直线运动速度最大: 4m/s
幻影直线运动精度±0.02mm
dut尺寸最大: 280(l)*175(w)mm
dut重量最大: 9kg
