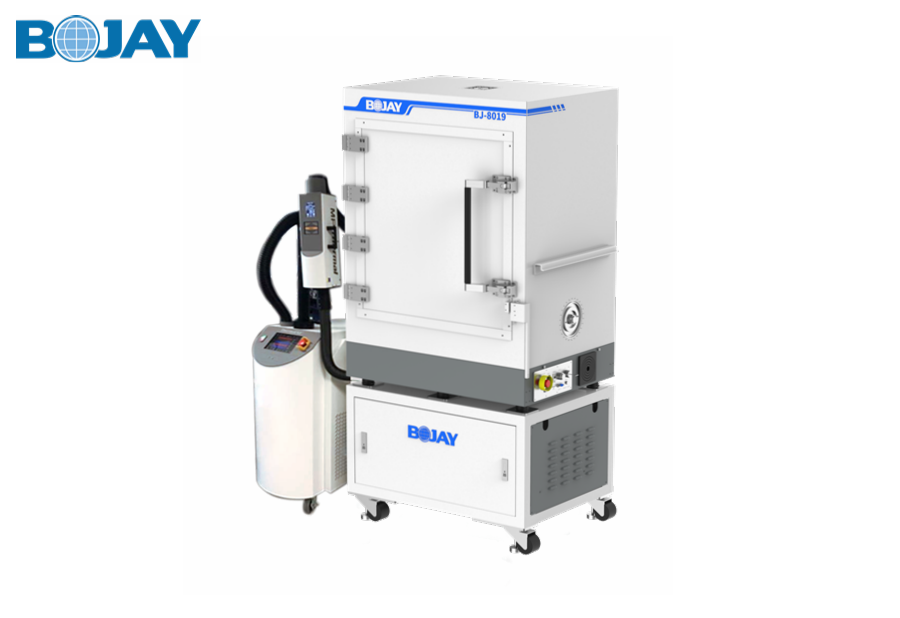

射频测试凯发k8国际首页登录的解决方案

bj-凯发k8国际首页登录

● 用于消费电子设备的5g mmwave ota远场测试;

● 适用于小于12英寸的设备测试;

● 高通认证毫米波测试设备;

● 实验室测试设备。


应用:

● 专为5g ota测试设计的,用于fr1、fr2和频率高达60ghz的测试;

● 双轴定位器可支持两轴360度旋转,用于天线测量;

● 可使用硬件信号触发,实现快速扫频,极大地提高了测量效率;

● 定位器可以通过usb、rs232或以太网进行控制,使用scpi或hex命令集;

● 支持最大12英寸的设备测试;

● 保温箱(可选)可实现极限温度测试。温度范围:-40~100±1℃。


可以使用多种测试天线快速完成波束赋型测试。



机械规格:

外观尺寸970(w)*800(l)*1200(h)mm
箱体内部尺寸770(w)*520(l)*920(h)mm
开关门尺寸690(w)*730(h)mm
净重大约235kg
最大dut尺寸<250(l)*165(w)*50(h)mm
dut重量<1.2kg


射频规格:

射频隔离度0.7~60ghz >70db
吸波棉反射率<-30 db in fr2(典型)
远场测试距离590mm(典型)
