射频测试凯发k8国际首页登录的解决方案

射频天线-凯发k8国际首页登录

● 适用于5g fr2 ota测试,可作为选配件兼容各种测试应用场景;

● 超宽频,支持18-50ghz,覆盖所有fr2频段;

● 高增益,应用频段内典型值15dbi,最小值大于11dbi


主要特点:

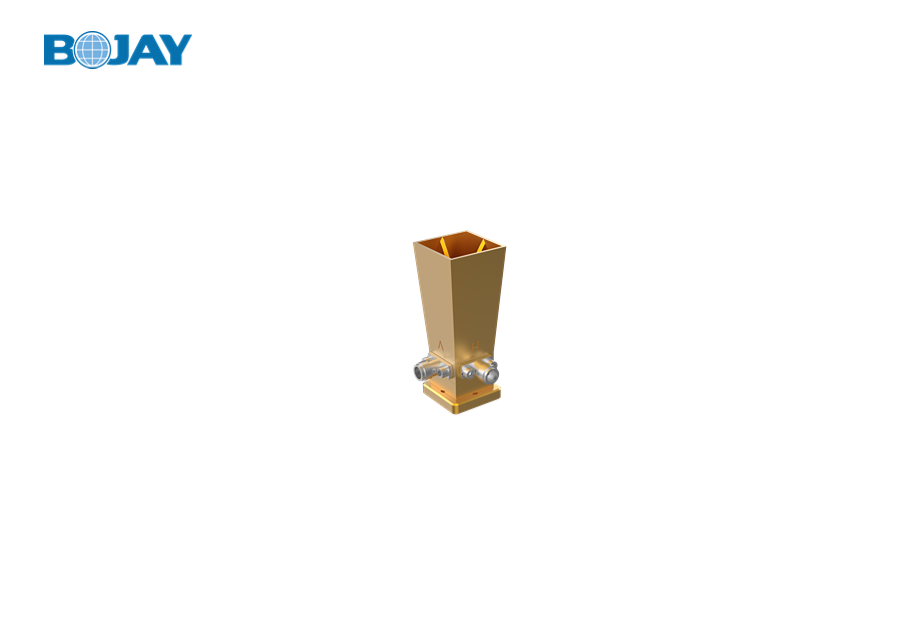

aqrh-15181850毫米波宽频四脊喇叭天线是一款高性价比的天线,适用于手机,基站,芯片,平板,笔记本电脑在实验室和量产线场景下的耦合(ota)测试;天线带宽在18ghz和50ghz之间,覆盖所有fr2频段,并在垂直和水平极化端口上提供2.4mm内螺纹同轴接口。

机械规格:

尺寸20.8(w)* 20.8(l)* 53.4(h)mm
口径尺寸18*18mm
极化数双极化
接口2.4  母头* 2
材质
重量72.5g



电气规格:

参数性能
频段18 ghz ~ 50ghz
阻抗50 ohm
驻波比≤ 2 @ 18 ghz ~ 50 ghz
端口隔离< -30db @18ghz ~ 50 ghz
交叉极化隔离< -20db @18ghz ~ 50 ghz
增益15dbi 典型值
3db   带宽21° 典型值
天线类型四脊喇叭天线
