产品简介:

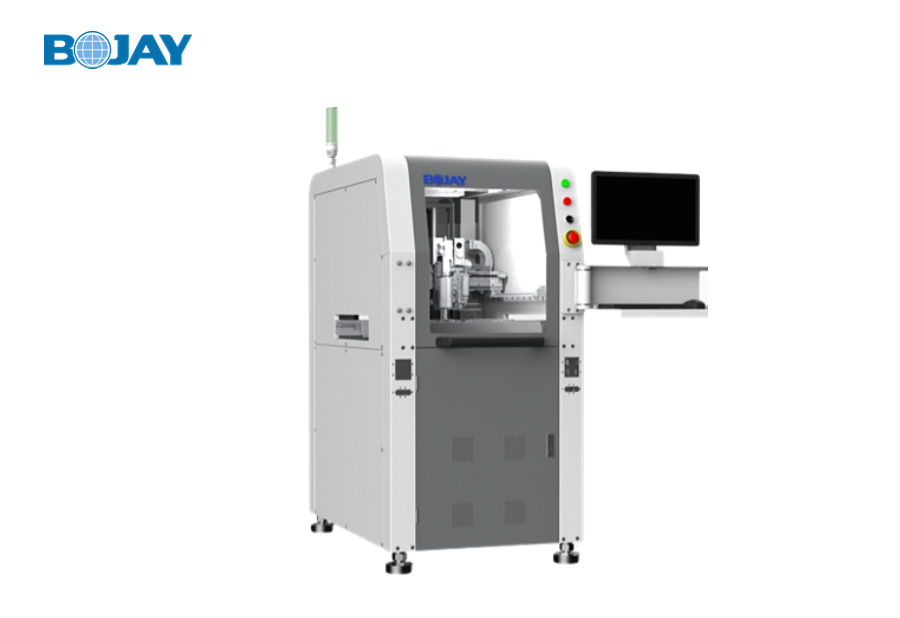

博杰股份研发的单轨点胶机d3380采用行业领先的位置触发模式点胶方式,并搭配智能闭环控制和数字式控制系统,为smt行业、3c电子行业、半导体行业、led行业的点胶工序提供降本增效的凯发k8国际首页登录的解决方案。
行业及工艺应用:
● smt行业应用:pcb板元器件包封、underfill、点红胶、引脚包封、围坝;
● 3c电子行业:ccm摄像头模组、手机边框、耳机、连接器、穿戴电子,芯片散热;
● 半导体行业:芯片封装点银浆、mems;
● led行业:芯片围坝、填充;
产品参数:
产品系列 | d3380 | 单位 | ||
产品类型 | 高精度在线式单轨点胶机 | |||
规格参数 | 产品尺寸(w*d*h) | 738*1150*1880 | mm | |
产品重量 | 880 | kg | ||
轴系参数 | xy轴 | 直线电机 | \ | |
z轴 | 伺服电机 高精度研磨丝杠 | \ | ||
点胶范围(xyz) | 350*400 | mm | ||
定位精度(xy) | ±25 | µm@3σ | ||
重复精度(xy) | ±15 | µm@3σ | ||
重复精度(z) | ±20 | µm@3σ | ||
最大速度(xy) | 1 | m/s | ||
最大加速度(xy) | 1 | g | ||
控制模块 | 控制方式 | 工业电脑 运动控制卡 | \ | |
相机 | 类型 | 工业ccd(支持飞行拍照功能) | \ | |
像素 | 130 w | \ | ||
视野 | 10*10 | mm | ||
光源 | rgb三通道频闪光源控制系统 | \ | ||
激光测高系统 | 测量范围 | ±15 | mm | |
光斑大小 | d=0.1 | mm | ||
重复精度 | ±15um | mm | ||
称重模块 | 分辨率 | 0.1 | mg | |
最大称重 | 220 | g | ||
软件 | 基于windows操作平台自主开发软件 | \ | ||
轨道模块 | 轨道数量 | 单轨 | \ | |
轨道高度 | 910±20 | mm | ||
轨道最大宽度 | 410 | \ | ||
轨道最小宽度 | 55 | \ | ||
轨道传输方向 | 左→右;右→左; | \ | ||
左→左;右→右; | \ | |||
轨道承重 | ≤1.5 | kg | ||
外围输入 | 电源 | 电压 | 220 | vac |
频率 | 50 | hz | ||
功率 | 1.7 | kw | ||
气源 | 0.6 | mpa | ||
扩展通讯 | 阀体通讯 (支持阀体) | 支持压电喷射阀、气动喷射阀、螺杆阀等不同阀体 | \ | |
上下游通讯协议 | smema | \ | ||
设备报警 | 安全门 | 安全门锁 | \ | |
胶量,称重报警 | 点胶软件监控 | \ | ||
低液位传感器 | 硬件 软件监控 (选配) | \ | ||
清洁维护模块 | 真空清洁 | 非接触式清洁喷嘴 | \ | |
旋转擦拭 | 接触式擦拭喷嘴 (选配) | \ | ||
舍点台 | 点胶前舍点 | \ |
